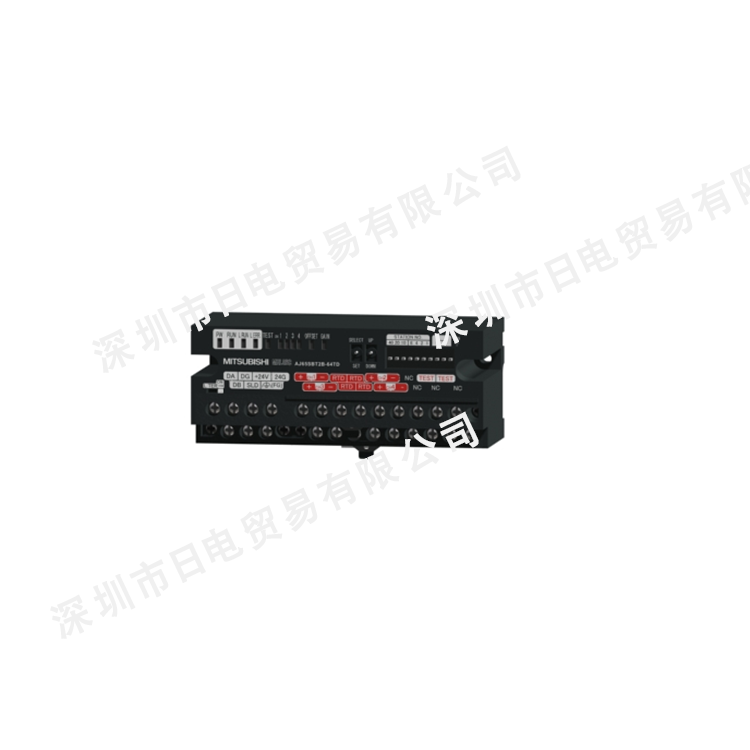

MITSUBISHI三菱AJ65SBT2B-64TD三菱溫度輸入模塊

三菱代理，原裝正品價格美麗，完善售后。

概要4通道熱電偶( b、r、s、k、e、j、t、n )轉換速度: 640ms/4通道兩件式端子臺型占有局?jǐn)?shù): 1站

性能規格:

模擬輸入點數:4點( 4通道+冷觸點補償通道×2 )

頻道數:4頻道

數字輸出 溫度測量值：16位帶符號二進制文件(-2700~18200 )

溫度傳感器輸入：-270~1820℃

分辨率：b、r、s、N:0.3℃ k，e，j，T:0.1℃

精度 熱電偶種類 測量溫度范圍：精度(℃) = (轉換精度) + (溫度特性)×(使用環境溫度變化) + (冷觸點補償精度)轉換精度:使用環境溫度25±5℃時溫度特性:使用環境溫度變化每1℃使用環境溫度變化:使用環境溫度偏離25±5℃范圍的值

B 0~600℃：―

                600~1700℃：轉換精度:±2.5℃ 溫度特性:±0.4℃  環境溫度55℃時的最大溫度誤差:±12.5℃ 每1ω接線電阻的影響:-0.042℃/Ω

                1700~1820℃：―

R -50~0℃：―

                0~1600℃：轉換精度:±2.0℃ 溫度特性:±0.4℃ 環境溫度55℃時的最大溫度誤差:±12.0℃ 每1ω接線電阻的影響:-0.050℃/Ω

                1600~1760℃―

S -50~0℃：―

                0~1600℃：轉換精度:±2.0℃ 溫度特性:±0.4℃ 環境溫度55℃時的最大溫度誤差:±12.0℃ 每1ω接線電阻的影響:-0.050℃/Ω

                1600~1760℃：―

K -270~-200℃：―

                -200~0℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.3%中任意大的一方 環境溫度55℃時的最大溫度誤差:±15.5℃ 每1ω接線電阻的影響:-0.009℃/Ω

                0~1200℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.02%中任意大的一方 環境溫度55℃時的最大溫度誤差:±9.0℃ 每1ω接線電阻的影響:-0.007℃/Ω

                1200~1370℃：―

E -270~-200℃：―

                -200~0℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.3%中任意大的一方 環境溫度55℃時的最大溫度誤差:±15.5℃ 每1ω接線電阻的影響:-0.006℃/Ω

                0~900℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.02%中任意大的一方 環境溫度55℃時的最大溫度誤差:±6.75℃ 每1ω接線電阻的影響:-0.005℃/Ω

              900~1000℃：―

J -210~-40℃：―

              -40~750℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.02%中任意大的一方 環境溫度55℃時的最大溫度誤差:±5.625℃ 每1ω接線電阻的影響:-0.006℃/Ω

              750~1200℃：―

T -270~-200℃：―

              -200~0℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.3%中任意大的一方 環境溫度55℃時的最大溫度誤差:±15.5℃ 每1ω接線電阻的影響:-0.009℃/Ω

              0~350℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.02%中任意大的一方環境溫度55℃時的最大溫度誤差:±2.625℃ 每1ω接線電阻的影響:-0.007℃/Ω

              350~400℃：―

N            -270~-200℃：―

              -200~0℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.3%中任意大的一方  環境溫度55℃時的最大溫度誤差:±15.5℃ 每1ω接線電阻的影響:-0.012℃/Ω

              0~1250℃：轉換精度:±0.5℃或測量溫度±0.25%中較大的一方 溫度特性:±0.06℃或測定溫度±0.02%中任意大的一方 環境溫度55℃時的最大溫度誤差:±9.375℃ 每1ω接線電阻的影響:-0.010℃/Ω

              1250~1300℃：―

采樣周期：160毫秒/ 4通道

轉換速度：640毫秒/ 4通道

絕對最大輸入：±5V

斷線檢測：有(各頻道獨立)

絕緣方式：所有電源系統和所有通信系統冷觸點補償通道之間、所有熱電偶輸入和通信系統冷觸點補償通道之間、熱電偶輸入通道之間:變壓器絕緣

絕緣耐壓：所有電源系統和所有通信系統冷觸點補償通道之間、所有熱電偶輸入和通信系統冷觸點補償通道之間、熱電偶輸入通道之間: AC500V 1分鐘

局類別：遠程設備站( Ver.1遠程設備站)

占有局?jǐn)?shù)：一局

單元電源 電壓：dc24v ( DC 20.4至28.8 v )

電流：0.12安( dc24v時)

沖擊電流：1.5A，1.3毫秒

外部配線連接方式：通信部、單元電源部: 7點2件端子臺( M3螺釘) 輸入輸出部: 18點2件端子臺( M3螺釘)

通信電纜：CC-Link專用電纜

外形尺寸   高度( h )：50毫米

                  寬度( w )：122毫米

                  深度( d )：54毫米

質量：0.3公斤

精度 冷觸點補償精度：±1.0℃

一般規格:

使用環境溫度：0~55℃

保存環境溫度：-20~75℃

使用環境濕度：10~90%RH，無結露

保存環境濕度：10~90%RH，無結露

耐振動 符合JIS B 3502，IEC 61131-2 有斷續振動時：頻率:5~8.4Hz，單振幅: 3.5mm 頻率: 8.4~150Hz，恒加速度: 9.8m/s2 掃描次數: x、y、z各方向10次

有連續振動時：頻率:5~8.4Hz，單振幅: 1.75mm 頻率: 8.4~150Hz，恒加速度: 4.9m/s2

耐沖擊：符合JIS B 3502，IEC 61131-2 ( 147米/秒2，XYZ3方向各3次)

使用環境：無腐蝕性氣體

使用高程：0~2000m

設置場所：控制柜內

過度電壓類別：ⅱ以下

污染度：2以下

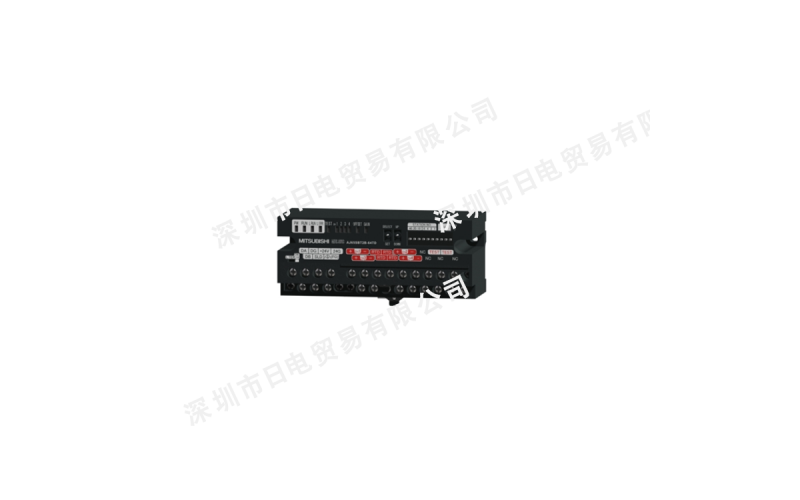

三菱展示：
