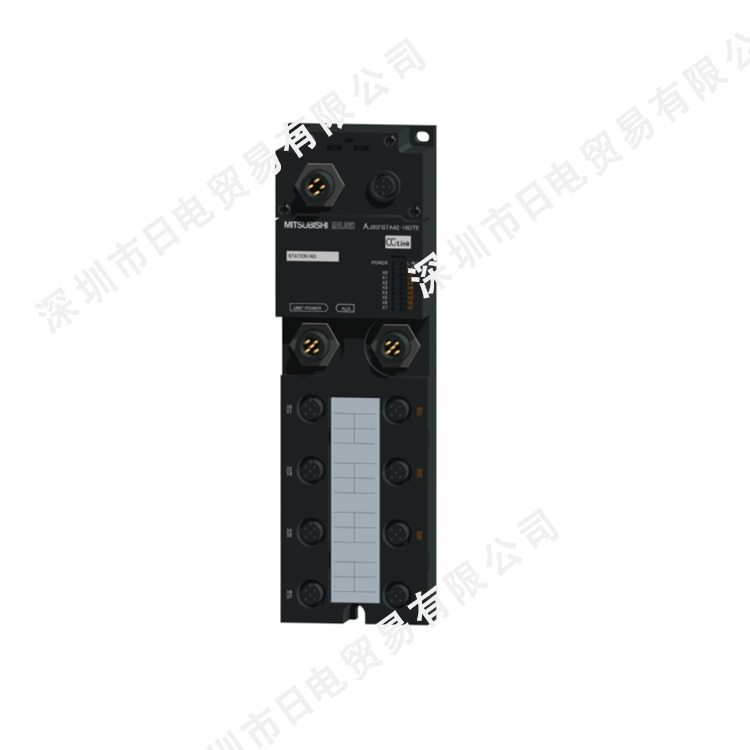

MITSUBISHI三菱AJ65FBTA42-16DTE防水連接器型DC輸入/晶體管輸出模塊PLC模塊

三菱代理價格出售，原裝正品價格美麗，完善售后。

概要DC輸入: 8點DC24V 7mA響應時間: 1.5ms 8點1公共負公共端型4線式晶體管輸出: 8點DC24V 1.0A/1點，4.0A/1公共端響應時間: 1.5ms 8點1公共端源型2線式薄型防水型占有局?jǐn)?shù): 1站

性能規格：

輸入規格

輸入格式：DC輸入(負極公共端型)

輸入點數：8分

額定輸入電壓：DC24V (紋波率5%以內) (容許電壓范圍DC20.4~26.4V )

額定輸入電流：約7mA

最大同時輸入點數：百分之百

導通電壓/導通電流：14V以上/3.5mA以上

截止電壓/截止電流：6V以下/1.7mA以下

輸入電阻：約3.3kΩ

輸入響應時間   關閉→打開：1.5ms以下( DC24V )

                          打開→關閉：1.5ms以下( DC24V )

輸入絕緣方式： 光電耦合器絕緣

輸出規格：

輸出形式：晶體管輸出(源極型)

輸出點數：8分

額定負載電壓：DC24V

使用負載電壓范圍：直流DC20.4~26.4V (紋波率5%以內)

最大負載電流：1.0A/1點、4.0A/1公共端

最大沖擊電流：2.0A 10ms以下

OFF時泄漏電流：0.3mA以下

ON時最大電壓降：DC0.15V以下( TYP.) 1.0A，DC0.2V以下( MAX.) 1.0A

輸出響應時間     關閉→打開：0.5ms以下

                            打開→關閉：1.5ms以下(電阻負載)

浪涌吸收器：齊納二極管

保護功能：過載保護功能、過熱保護功能

輸出部外部供給電源     電壓：直流DC20.4~26.4V (紋波率5%以內)

                                    電流：15mA以下( DC24V，全點ON時)不含外部負載電流

輸出絕緣方式：光電耦合器絕緣

通用規格：

公共端方式：16點1公共端(輸入:防水連接器型2~4線式，輸出:防水連接器型2線式)

絕緣耐壓：所有DC外部端子和接地之間: AC500V 1分鐘

絕緣電阻：所有DC外部端子和接地之間: DC500V絕緣電阻計10MΩ以上

保護等級：IP67

局類別：遠程I/O站

占有局?jǐn)?shù)：一局

單元電源   電壓：直流DC20.4~26.4V (紋波率5%以內)

                  電流：45mA以下( DC24V，全點ON時)

外部配線連接方式：通信部:防水插頭(公/母) [4針/5針，LINK IN側用:母M12型，LINK OUT側用:公M12型] (另售)單元電源部、輸入輸出電源部:防水插頭(切刀) [5針，切刀M12型] (另售)輸入輸出部:防水插頭(公) [4針/5針，公M12型] (另售)

外形尺寸   高度( h )：200毫米

                  寬度( w )：60mm

                  深度( d )：48毫米

質量：0.40kg公斤

一般規格：

使用環境溫度：0~55℃

保存環境溫度：-20~75℃

使用環境濕度：符合IP67

保存環境濕度：10~90%RH，無結露

耐振動 符合JIS B 3502，IEC 61131-2 有斷續振動時：頻率:5~8.4Hz，單振幅: 3.5mm頻率: 8.4~150Hz，恒加速度: 9.8m/s2掃描次數: x、y、z各方向10次

                                                                        有連續振動時：頻率:5~8.4Hz，單振幅: 1.75mm頻率: 8.4~150Hz，恒加速度: 4.9m/s2

耐沖擊：符合JIS B 3502，IEC 61131-2( 147米/秒2，XYZ3方向各3次)

使用環境：無腐蝕性氣體

使用高程：0~2000m

設置場所：控制柜內(只要是滿足使用環境溫度、使用環境濕度等條件的環境，也可以在控制柜內以外的環境中使用)

過度電壓類別：ⅱ以下

污染度： 2以下

三菱展示：
