RKC 理化工業 ST-50 系列（K型熱電偶）

型表面用溫度傳感器(熱電偶)

溫度傳感器/濕度傳感器

薄型溫度傳感器

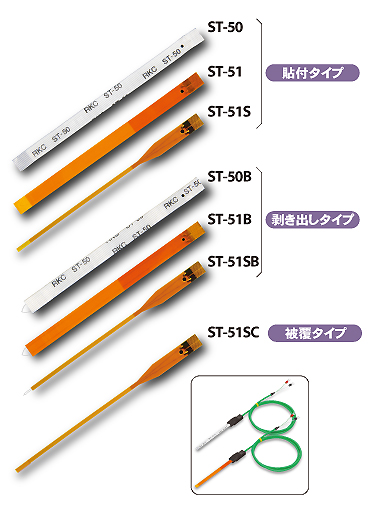

ST-50 系列（K 熱電偶）

厚度為 0.34 mm 或 0.13 mm 的薄型 K 熱電偶溫度傳感器

一種粘貼型，可以粘貼在微小的地方以輕松測量溫度。

適合夾持和測量溫度的裸型。

可提供絕緣涂層類型

出色的響應性能和理想的配置文件收集

主要特點

薄型溫度傳感器

■ 薄型溫度傳感器，玻璃無紡布規格的主體厚度為0.34 mm，聚酰亞胺樹脂規格的主體厚度為0.13 mm。可以在狹小的地方測量溫度。

可用作普通 K 熱電偶

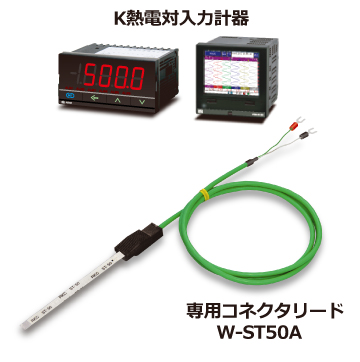

■ 您可以使用專用連接器引線（W-ST-50A）連接到K 熱電偶輸入規格儀器。

■ 連接器 您可以從“Y 形端子”和“TC 連接器”等各種類型的引線端子中進行選擇。

出色的溫度響應性能

■ 由于傳感器本身的熱容量很小，因此可以立即測量溫度。也是溫度曲線收集的理想選擇。

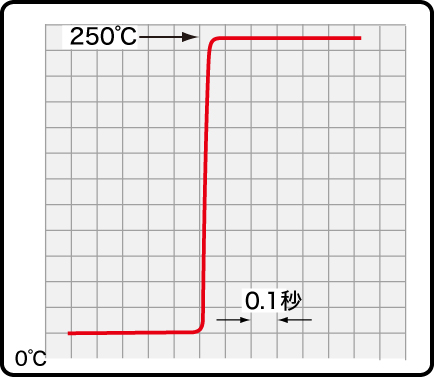

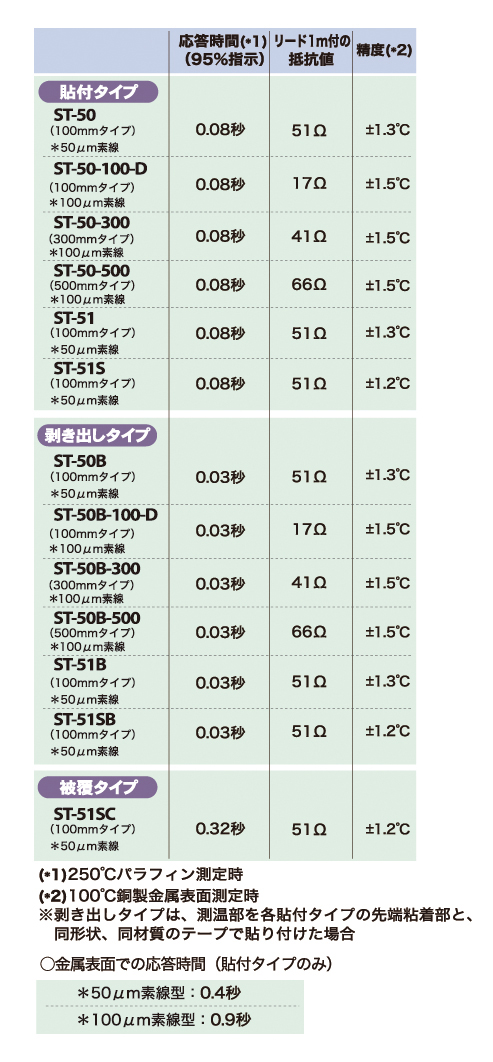

* 響應特性圖適用于 ST-50B / ST-51B / ST-51SB。

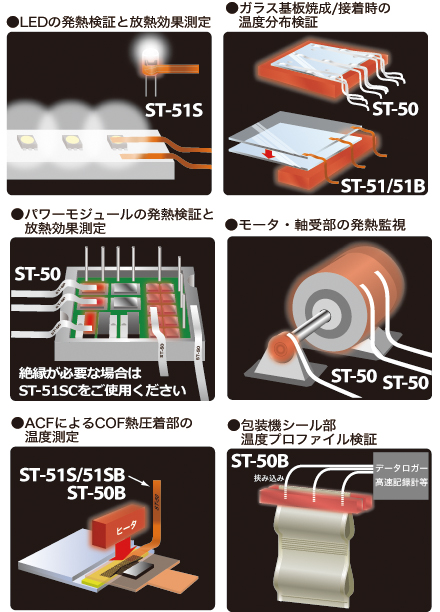

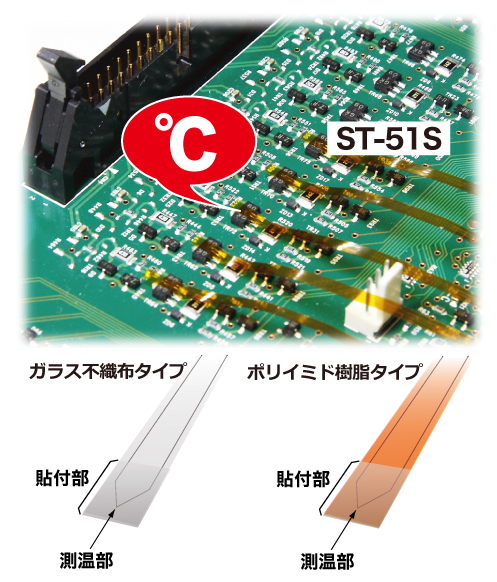

準備了一種粘貼型，可以粘貼在微小的地方以輕松測量溫度。

■ 將溫度粘貼在小地方或小物體上即可輕松測量溫度。

?玻璃無紡布型（標準規格）

-聚酰亞胺樹脂型（無塵室規格等

備有最適合夾持和測量溫度的裸型。

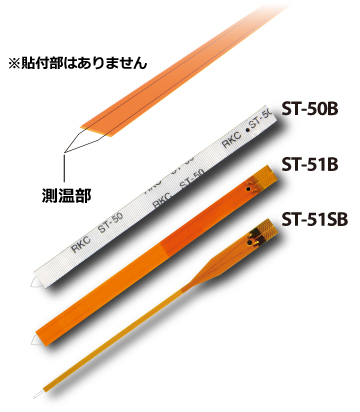

■ 我們還準備了一種尖端暴露型（ST-50B / ST-51B / ST-51SB），非常適合測量粘合表面和間隙的溫度。

可提供絕緣涂層類型

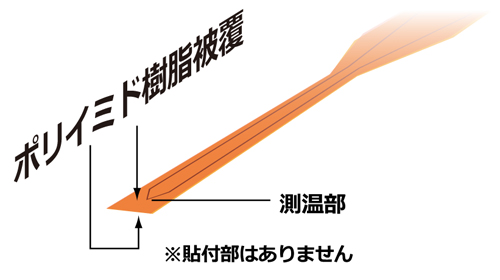

■ 涂層型（ST-51SC）由于溫度測量部分的熱電偶線不與測量目標直接接觸，因此可以進行良好絕緣的溫度測量。

* 貼在測量對象上使用時，請用耐熱膠帶等固定。

最高可使用 300 ℃

■ 硅膠作為粘合劑，除了一些難以粘附的物體外，可以粘附在大多數物體表面。* 不產生硅氧烷。

<粘合耐久性>

- 可反復使用粘合和剝離高達150°C。

-可反復使用粘合和剝離高達200°C，而不會降低到150°C或更低。

-可反復使用粘合和剝離高達250°C，而不會降低到200°C或更低。

? 在 250°C 或更高溫度下無法再粘合。

* 粘合次數因使用環境（粘合面的清潔度等）而異。

主要規格

傳感器主體

傳感器類型：K 熱電偶線 JIS-1602 Class 2

線徑：

ST-50/ST-50B：50μm、100μm（長度100mm型）、100μm（長度300/500mm型）

ST-51/ST-51B/ST-51S/ST-51SB/ST -51SC : 50 微米

材質：

ST-50/ST-50B：玻璃無紡布（玻璃纖維）

ST-51/ST-51B/ST-51S/ST-51SB/ST-51SC：聚酰亞胺樹脂

粘合劑部分（僅限ST-50 / ST-51 / ST-51S）：硅膠粘合劑

工作溫度范圍：

ST-50/ST-50B/ST-51/ST-51B：0～300℃

ST-51S/ST-51SB/ST-51SC：-40～+300℃

絕緣電阻（僅限 ST-51SC）：500V DC 時 10MΩ 或更大

耐壓（僅限 ST-51SC）：500V AC 1 分鐘

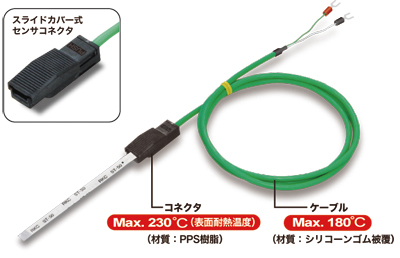

專用連接器電纜

連接器材質：PPS（聚苯硫醚）樹脂，耐熱溫度：230℃

電纜類型：KX 1級，補償導線φ3.3mm，標準1m

電纜材質：硅橡膠涂層（綠色） 耐熱溫度：180℃

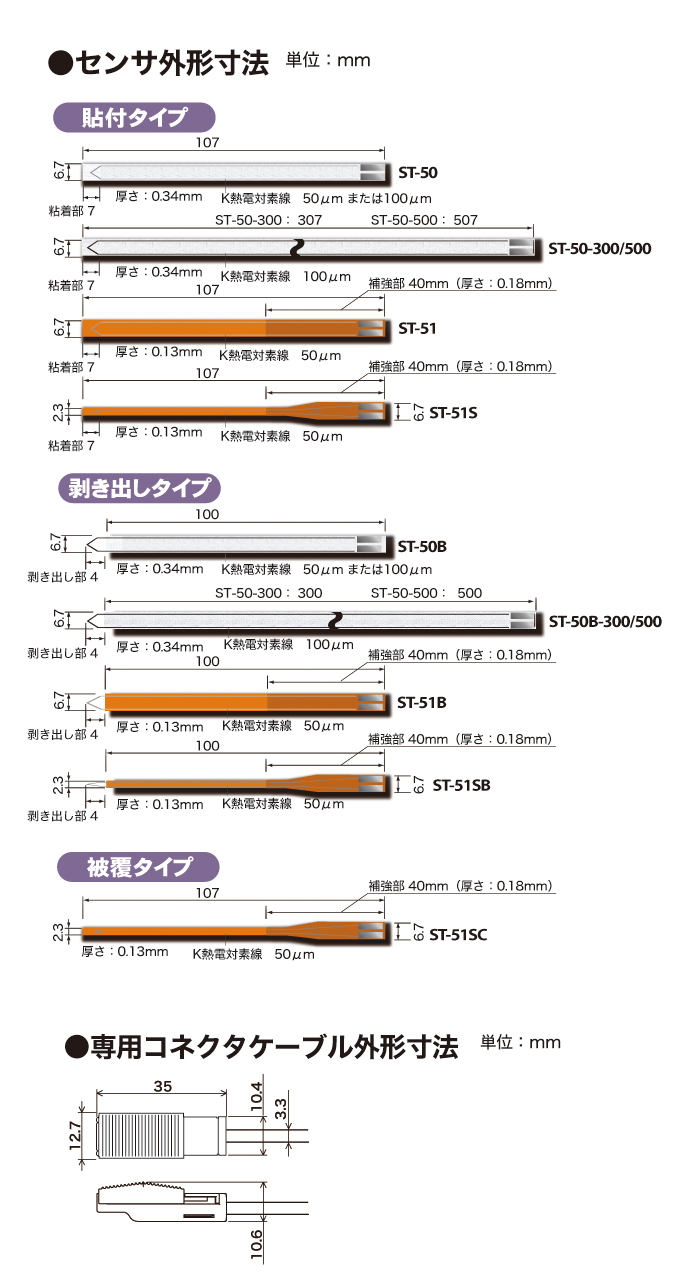

外形尺寸
